【專利說明】一種全接液蜂窩式內浮盤
實用新型公開一種全接液蜂窩式內浮盤，包括：一邊緣板，其包裹在所述全接液蜂窩式內浮盤的最外圍；多個立柱，其設于所述全接液蜂窩式內浮盤的內部；井字形框架，其由節點座、橫向主梁和縱向定距梁交叉連接形成井字形結構，所述節點座設置于所述立柱上；蜂窩箱組，其由多個蜂窩箱組合而成，且所述蜂窩箱組固定于所述井字形框架上；所述蜂窩箱為一長方體結構，其內設有鋁制蜂窩芯，且其中該蜂窩箱的上面板向長度方向延伸并同時向下折疊形成折疊短邊，所述蜂窩箱寬度方向的兩個對應的側面板向上延伸形成豎立長邊；所述豎立長邊通過螺栓與相鄰的蜂窩箱的豎立長邊連接，且兩個所述長邊之間設有PE密封墊；所述折疊短邊嵌入所述橫向主梁并通過壓條和螺栓鎖緊，所述壓條與所述折疊短邊的接觸面處設有PE密封墊。
【技術領域】
本實用新型涉及一種鋁合金或不銹鋼的減少儲罐儲液揮發的裝配式內浮盤，更具體地說，是一種全接液蜂窩式內浮盤。
【背景技術】
裝配式內浮盤，是一種以浮力元件為基礎，通過現場裝配的方式組成一個整體漂浮在儲罐儲液表面的浮盤，減少儲液揮發，作為節能環保設備，已經得到了廣泛的使用。而目前國內應用的浮盤主要是鋼制浮艙式浮盤和浮筒式內浮盤，前者牢固、比較安全、節能率較好，但是存在重量大、易腐蝕、不易維護，維護成本高，維護易產生環境污染等缺點；后者采購成本低、維護成本低，但是由于存在油氣空間，所以存在著火甚至爆炸的安全隱患，節能率一般，整體結構強度差，容易損壞等缺點。
浮力元件，作為裝配式內浮盤的主要元件，目前國內外應用較多的有浮筒、浮箱、蜂窩板，在浮力相近、強度相近的情況下，浮筒的強度很差，浮箱的重量很大，蜂窩板容易被儲罐儲液浸潤后脫膠而導致強度失效。
實用新型內容
由于現有技術存在著上述問題，本實用新型提出一種全接液蜂窩式內浮盤，其可以有效的解決現有技術的上述問題。
本實用新型通過以下技術方案解決上述問題:

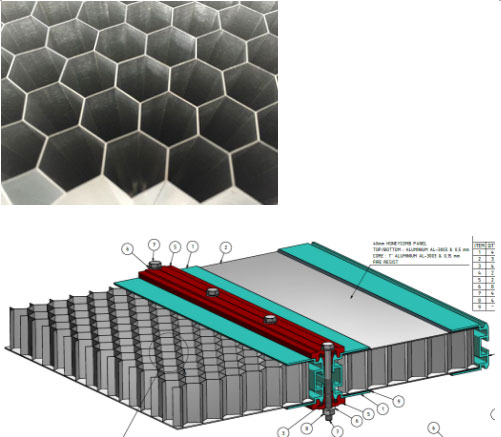

一種全接液蜂窩式內浮盤，包括:一邊緣板，其包裹在所述全接液蜂窩式內浮盤的最外圍；多個立柱，其設于所述全接液蜂窩式內浮盤的內部；井字形框架，其由節點座、橫向主梁和縱向定距梁交叉連接形成井字形結構，所述節點座設置于所述立柱上；蜂窩箱組，其由多個蜂窩箱組合而成，且所述蜂窩箱組固定于所述井字形框架上；所述蜂窩箱為一長方體結構，其內設有鋁制蜂窩芯，且其中該蜂窩箱的上面板向長度方向延伸并同時向下折疊形成折疊短邊，所述蜂窩箱寬度方向的兩個對應的側面板向上延伸形成豎立長邊；所述豎立長邊通過螺栓與相鄰的蜂窩箱的豎立長邊連接，且兩個所述長邊之間設有PE密封墊；所述折疊短邊嵌入所述橫向主梁并通過壓條和螺栓鎖緊，所述壓條與所述折疊短邊的接觸面處設有PE密封墊。
所述橫向主梁為幾字形，其上表面設有一供所述折疊短邊嵌入并由螺栓固定的凹槽，且該橫向主梁的一端與所述邊緣板連接，其另一端連接于所述節點座上。
所述縱向定距梁為丁字形，該縱向定距梁的一端與所述邊緣板連接，其另一端連接于所述節點座上。
所述蜂窩箱的底部為一體焊接成型。
所述蜂窩箱的材質為鋁合金或不銹鋼。
由于采用了上述的技術手段，本實用新型的全接液蜂窩式內浮盤安裝快捷、準確，密封性能更佳，整體強度大而穩定，使用年限加長。
|
