新一代SY-ZCY定量裝車控制儀簡介

本定量裝車控制儀硬件主要由一塊西門子或臺達微PLC模塊，一塊彩色寬溫寬屏（可在外溫-30°C的環境下正常工作）或灰色階人機界面，一塊USB標準不銹鋼鍵盤或霍爾鍵盤及其他輔助設備（內置式刷卡器、端子、電源、防爆箱等）構成。基于這種硬件設計和構成使得整個裝置與傳統的以單片機集成電路構成的系統具有許多天然的優點。功能如下：

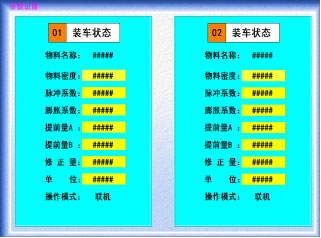

（1）參數設置功能
裝車儀可以根據裝車需要，通過遠程監控計算機或裝車儀設定裝車參數。這些參數包括：流量系數、提前量、開閥延遲時間、流體密度、修正量、溫度補償系數、任意設置站號通訊格式等。
（2）定量裝車控制
確定裝車儀的工作參數之后，裝車儀就會按照指定的程序完成自動裝車過程，當裝車量達到設定值時，自動停止裝車。
（3）溢出保護功能
當發生溢出，停止裝車。
（4）接地保護功能
當檢測到系統沒有安全接地時，停止裝車。
（5）掉電保護功能
裝車過程中出現意外掉電時可保存裝車參數，通電后可繼續裝車。
（6）數據采集功能
裝車儀可采集流量計脈沖信號或標準電流信號，可以經變送器接入熱電阻溫度信
號，還可接入防溢、靜電接地夾等開關信號。
（7）多種閥門連續控制功能
裝車儀具有PID調節輸出功能，可以線形、連續的控制現場調節閥的開度，實現兩段或多段開關、恒流調速等功能，提供控制效果和精度。
（8）現場急停功能
裝車儀和遠程監控畫面上均設有急停按鈕，若裝車時現場發生緊急情況，操作員只需按急停按鈕即可立即停止裝車。
（9）遠程和就地實時監視功能
裝車儀配有高亮度液晶顯示屏，就地操作時，實時顯示裝車進程和相關設備的狀態，遠
程操作時，遠程監控計算機與裝車儀同步實時顯示裝車進程和相關設備的狀態。
（10）遠程/就地裝車模式轉換功能
一般正常情況下均通過上位機遠程裝車，也可根據需要在現場直接裝車，本系統
中每臺裝車儀是一個完整的計量、控制和顯示單元，獨立于上位機。
（11）給現場儀表供電功能
本裝車儀還提供了電源輸出端子，為現場儀表如流量計、閥門提供24VDC和220VAC
兩種類型的電源。
（12）通訊聯網功能
本裝車儀是一個開放的系統，具有強大的通訊和聯網能力，可以以以太網或RS485
網等形式與上位機和其它系統相連。
（13）設備自檢功能
系統自動檢測裝車儀工作狀態，在監視計算機可以遠程地監視裝車儀工作狀態。裝
車儀發生故障時，系統會自動報警。
（14）操作權限設置
本裝車儀可以設置五級八位操作密碼，密碼級別正確方可操作。
(15)記錄查詢功能
本裝車儀可以查詢包括裝車報表、報警記錄、操作事件等數據。連接熱敏打印機可在裝車完成后自動打印裝車單據。
定量裝車控制系統簡介
定量裝車控制系統是以現場定量裝車控制儀為核心的智能化系統，解決了油品急化工品在裝車作業中速度慢、精度低、防止冒罐及接地不良等現象。該系統具有精度高、響應快、安全性高的特點。可實現與流量計、液位開關、溫度儀、接地開關、控制閥連接、控制汽車、火車棧橋的自動裝車。適用于石油、化工、煉油等企業實現現場定量裝車控制和控制室集中管理。
系統實現液態物料裝車、定量裝桶，并進行溫度自動補償、防溢連鎖、接地連鎖，采用防爆材料，使系統安全可靠。現場定量裝車控制器可安裝在裝車棧臺附近，有現場人員就地操作和監視發料，控制室由工業計算機對整個棧橋進行集中式監控管理，構成真正的集散式控制系統。系統配置靈活，******限度的滿足不同用戶的要求。


功 能
數據采集處理功能
控制儀對輸入的脈沖、接地、防溢、閥門等控制信號進行分析處理，將數據傳至上位機，上位機對數據進行儲存。
安全報警功能
在裝車時或裝車前系統檢測到靜電接地不良，系統將自動報警并及時停止裝車或拒絕裝車。裝車過程中如果檢測到液位開關動作，系統將立即停止裝車作業并報警。

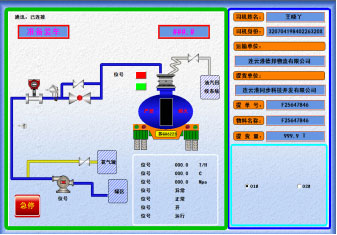

模擬顯示功能
在裝車過程中，系統可以模擬現場顯示裝車狀態、閥門和接地狀態，使控制室的操作人員可以非常方便地了解現場裝車情況。
權限管理功能
本系統設置了三級權限：操作員級、管理員級和工程師級。操作員可以對裝車作業進行操作；管理員級可以對數據進行查詢、備份和恢復等操作；工程師級可以對系統的參數進行設置。

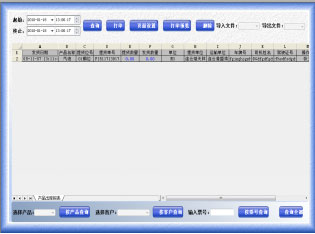

數據查詢、打印與匯總功能
系統在運行過程中，自動生成裝車的數據文件和操作的日志文件，具有管理員權限的用戶可以隨時查詢數據；可根據用戶的需要開具相應的單據。
操作日志記錄功能
在系統運行過程中，自動記錄操作人員的操作內容，供管理人員存檔查詢。
|
